深入解析 500V~5000V兆欧表与手摇摇表在工厂电阻测量中的应用

在电气设备维护、电力系统检测以及工厂配电管理中，绝缘电阻的测量是保障安全运行的关键环节。500V~5000V兆欧表（俗称摇表、手摇表、电阻仪）作为一种经典且可靠的绝缘电阻测试工具，至今仍在众多工厂中广泛应用。本文将从工作原理、量程选择、工厂正品选购以及使用注意事项等方面，为您全面解析这一设备。

一、什么是兆欧表与手摇摇表？

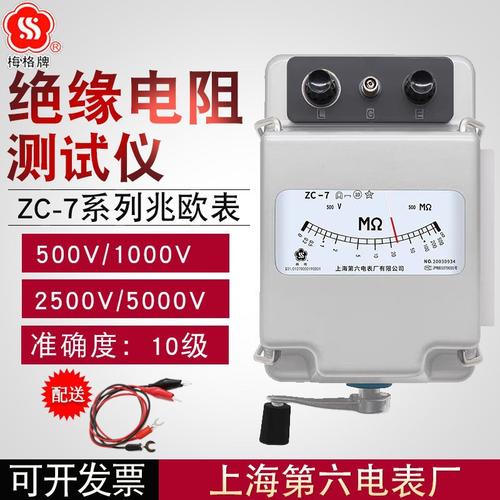

兆欧表，又称绝缘电阻表，是一种专门用于测量电气设备绝缘电阻的高阻值仪表。其测量单位通常为兆欧（MΩ）。根据供电方式不同，兆欧表分为手摇式（手摇表）和电动式（数字式）。手摇表通过人力转动手柄驱动内置发电机产生高压直流电，而电动式则由电池或市电供电。

在工厂环境中，“摇表”这一俗称常指手摇式兆欧表，因其结构简单、无需外接电源、抗干扰能力强而备受青睐。

二、500V~5000V电压等级的选择

不同电压等级的兆欧表适用于不同绝缘电阻测试需求：

• 500V兆欧表：常用于低压设备（如380V/220V电机、控制线路、家用电器）的绝缘测试。
• 1000V兆欧表：适用于中等电压电缆、低压配电柜及一般工业设备。
• 2500V兆欧表：用于高压电动机、变压器、高压电缆等。
• 5000V兆欧表：主要针对高压电力设备、长距离高压电缆、大型发电机等，可检测微小的绝缘缺陷。

工厂应根据被测设备的额定电压和绝缘要求选择对应电压等级的兆欧表。例如，测量1kV以下设备应选用500V或1000V兆欧表；测量10kV设备则需选用2500V或5000V兆欧表。

三、工厂正品手摇表的选购要点

市场上兆欧表品牌众多，质量参差不齐。为确保测量准确与操作安全，工厂采购时应关注以下几点：

1. 正品认证：选择有CMC（中国计量认证）标志、符合国家标准GB/T 7676的产品。
2. 量程与精度：常用量程为0~2000MΩ或0~5000MΩ，精度等级一般为1.0级或1.5级。
3. 电压稳定性：手摇式兆欧表在额定转速（通常120转/分钟）下，输出电压应稳定在标称值±10%以内。
4. 绝缘与保护：仪表外壳应具备足够的绝缘强度，并有过压保护功能。
5. 品牌与售后：知名品牌如胜利、优利德、福禄克等提供可靠的质量保证；工厂应优先选择授权经销商购买。

四、手摇表的使用方法与注意事项

正确使用手摇兆欧表既能保证测量精度，又能延长仪表寿命：

1. 断电与放电：测量前必须切断被测设备电源，并对地充分放电，确保安全。
2. 接线：将L（线路）端子接被测导体，E（接地）端子接地，G（屏蔽）端子接屏蔽层（如需消除表面泄漏影响）。
3. 摇动速度：保持匀速摇动，通常为120转/分钟，待指针稳定后读数（一般摇动1分钟后读数）。
4. 读数与记录：读取绝缘电阻值，并记录环境温度、湿度，以便对比分析。
5. 放电：测量结束后，先断开L端子，再停止摇动，然后对被测设备充分放电。

严禁在测量过程中触摸被测设备或端子，以防电击。

五、工厂电阻测量常见问题与对策

• 读数偏低：可能因绝缘受潮、污染或老化。应清洁干燥后复测。
• 指针不稳：检查接线是否松动，或摇速不均匀。
• 无输出：手摇发电机故障或碳刷磨损，需专业维修。

六、

500V~5000V兆欧表作为工厂电气维护的基础工具，其正确选型与规范使用直接关系到设备与人员安全。建议工厂建立定期检测制度，选用正品手摇表或数字兆欧表，并加强对操作人员的培训。只有科学测量、精细维护，才能确保电力系统长期稳定运行。
